9T-HSS水平管高效沉淀池
9T-HSS水平管高效沉淀池
可替代代传统斜管沉淀池、平流沉淀池。
“9T-HSS水平管高效沉淀池”是珠海九通水务股份有限公司在哈真(Hazen)提出的“浅池理论”的基础上实行大胆创新所取得的具有自主知识产权的研究成果。水平管沉淀池设计新颖,构造巧妙,具有沉淀效率高,水力负荷大,适用环境广,占地面积小,维护成本低等特点,适用于市政供水、污水、工业用水、农村用水等所有固液分离的水处理场合,并能有效克服高温高浊或低温低浊水质的影响,是目前国内唯一可与世界500强比肩的产品,现已成功应用于多个10万吨供水厂项目中。该产品及技术填补了该领域的国内外空白,打破了国外沉淀产品及技术在国内的长期垄断局面,达到了国际领先水平,现已在中国、欧洲、美国、印度获批了发明专利,其对应的《水平管沉淀池工程技术规程》于2014年通过了权威部门评审,成为协会标准。
工作原理
“水平管高效沉淀分离技术”应用哈真“浅池理论”,将沉淀管水平放置,水平行流动,悬浮物垂直沉淀,具有最佳状态下的沉淀和分离功能。水平管单管的垂直断面形状为菱形,管底侧向设有排泥口,当水流进菱形管时,沉淀的悬浮物会顺着侧底滑出排泥口,进入与水流隔开的滑泥道。悬浮物通过水平管与水及时分离,水走水道、泥走泥道,避免了悬浮物堵塞管道和跑矾现象的发生,提高了沉淀效率。该技术尤其适用于水源浊度变化大、水质要求高及工业用水(无需滤池)的用户。
技术优势
设计水量满负荷运行的前提下,出水水质可长周期稳定达标,出水浊度稳定在0.5-3.0NTU;
适应范围广,包含水平管沉淀池及配套设备的短流程工艺可同时满足高浊、低温低浊的水质处理要求;
水平管沉淀池抗冲击负荷能力强,冲击流量能提升15%—35%,高密度澄清池仅能提升3%-5%;
水平管沉淀池中沉淀装置采用304不锈钢材质,无需更换,机械设备少,维护工作小,对比高密度澄清池可节约维护维修费用;
调试运行简便,后续维护成本低;
模块化设计及应用,自带不停水自动反冲洗系统;
获得中国、欧洲、美国、印度发明专利,在专利法和招标法规定的条件下,无需招投标,且当地项目可申请国家科技资金支持。
技术比较

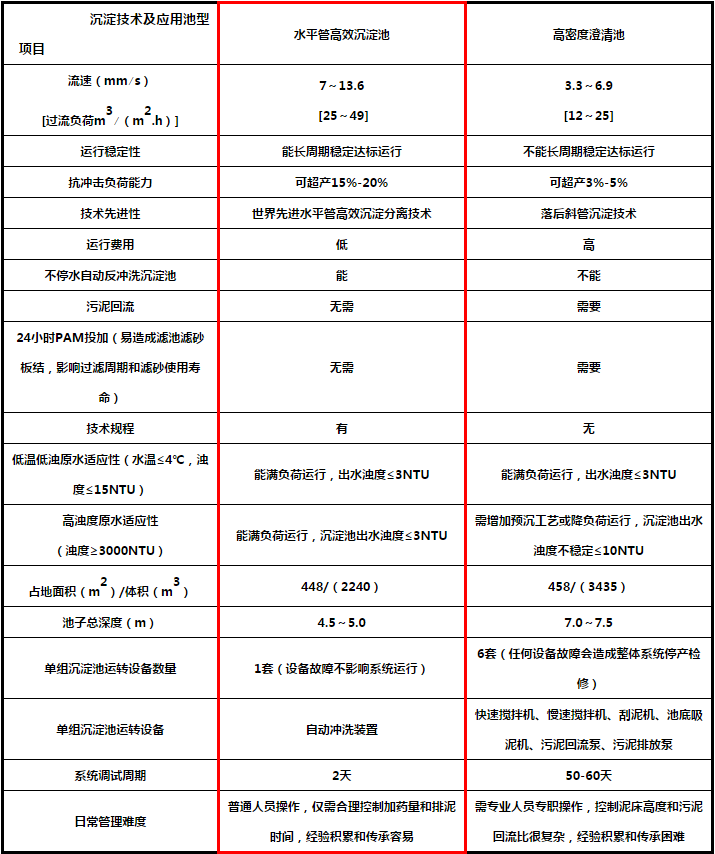

水平管高效沉淀池与高密度沉淀池综合性能比较(以5.0万吨/天规模水厂为例)
