水平管沉淀分离技术

9T-HST水平管高效沉淀池是一种在沉淀池内装填水平管沉淀分离装置及配套布水系统、集水系统和排泥系统的一种高效沉淀池。
沉淀原理为侧向流，具有沉淀效率高、池体占地面积小，处理能力高、原水浊度适应性强，出水浊度稳定等优点。

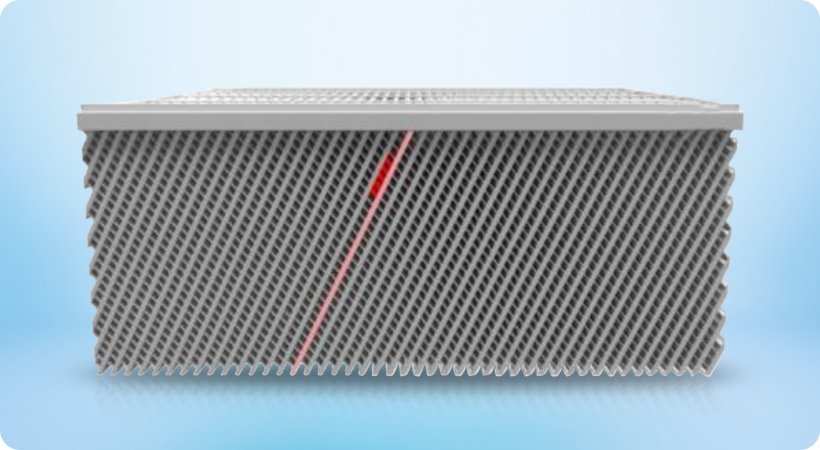

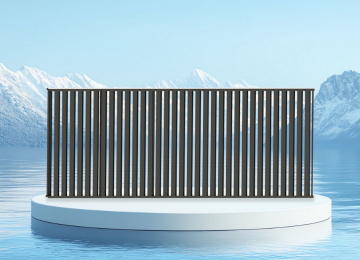

其中核心的9T-HSS水平管沉淀分离装置，应用“浅层理论”，由若干组水平放置的沉淀管和与水平面成60°的滑泥道组成，将竖直的过水断面分割成沉降距离相等的沉淀管和滑泥道。

核心设备

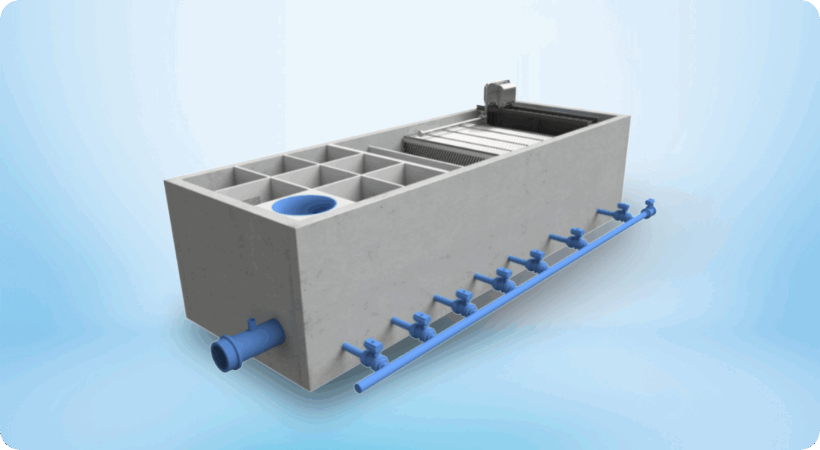

九通水平管®高效沉淀池

九通水平管®高效沉淀池是装填了水平管高效沉淀分离装置的沉淀池，池内设置布水系统、集水系统、排泥系统、自动冲洗系统，与高效絮核装置、筛板絮凝池合建，具有沉淀效率高，占地面积小、处理能力高、原水适应性强、出水水质稳定等优势。

产品亮点

设置滑泥道，实现“水走水道，泥走泥道”

沉淀管水平放置，水平行流动，悬浮物垂直沉淀，及时沉淀和分离

单管的垂直断面形状为菱形，管底侧向设有排泥口，悬浮物通过水平管与水及时分离

避免发生悬浮物堵塞管道和跑矾现象，提高沉淀效率

首创开拓性发明，真正意义上实现“哈真浅层”理论，是沉淀技术的重大突破

产品优势

无运转设备

主体工艺没有运转设备，可长周期稳定达标，运行费用低

无需添加微砂、磁粉等

节能降耗，不对水体造成二次污染

抗冲击负荷能力强

对水质和水量变化适应能力强，冲击流量可超负荷20%—30%

调试周期短

调试只需要2—8小时，操作管理便捷

占地面积小

模块化设计省地20~40%，空间倍增，后期提标改造空间大

技术应用配套设备

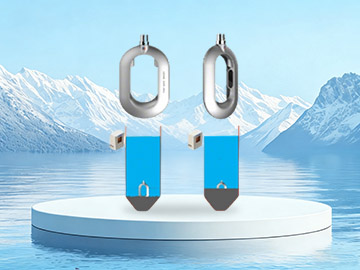

9T—LC排泥控制系统

9T—LC排泥控制系统由泥位检测传感器、管道式排泥效果检测装置（可选）、液位传感器、排泥阀门、在线仪表系统、控制系统组成。控制系统采用数学模型+精准检测的方式实现排泥自动控制。反应区：通过建立进水流量、进水浊度、PACL投加量等参数的数学模型，自动判断排泥周期，通过排泥效果检测装置确定排泥时间；沉淀区：通过沉淀池浸入式泥位检测传感器提供的准确泥位信号做前馈驱动排泥。排泥时，由安装在排泥管上的管道式排泥效果检测装置实时排泥效果反馈。

9T-GPDS气脉冲快速排泥系统

防堵排系统由脉冲气供气单元、分布单元、控制阀门以及自动控制单元组成，安设于絮凝沉淀池泥斗内，可有效解决絮凝沉淀池污泥上浮、排泥不畅等问题，通过自动控制单元与9T—LC排泥控制系统联动，排出积累在泥斗内的污泥。

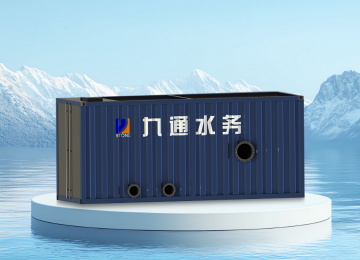

HssStation®一体化设备

一体化城乡供水设备通过对净水站进行模块化、标准化的设计，在工厂预制成模块化装配式结构，现场组装成净水站。包含絮凝沉淀模块（九通水平管®高效沉淀池）、过滤模块（砂滤池）、加药消毒模块、电气控制模块。可应用于集中型供水场景，可极大提高净水站的建设质量、缩短建设周期、降低施工影响。

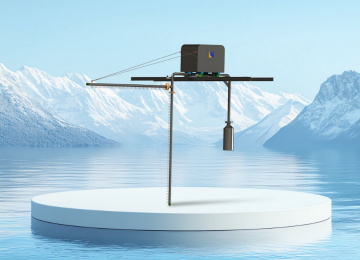

9T-SAB沉淀池自动冲洗装置

自动冲洗装置冲洗过程不影响出水。冲洗装置主要分为动力和冲洗两部分。动力部分是小车通过电动机驱使，沿着铺设的轨道往复运动实现，冲洗部分是利用潜水泵泵水冲洗水平管装置。设置2根成90°的冲洗管，管上设若干喷头，在垂直方向和水平方向同时全方位同时冲洗水平管，达到清洗的目的。
