催化陶瓷膜技术

“陶瓷猫^®” 催化陶瓷膜是将陶瓷膜与催化氧化技术相结合形成的一种新型的水处理产品。工作原理是将陶瓷膜负载催化剂，当水经过膜片时，在zeta电位和限域效应共同作用下，提升催化系统的催化性能，促进羟基自由基与目标污染物的有效碰撞，快速将污染物转化为无害物质。同时具备物理拦截及催化反应器的功能。

核心设备

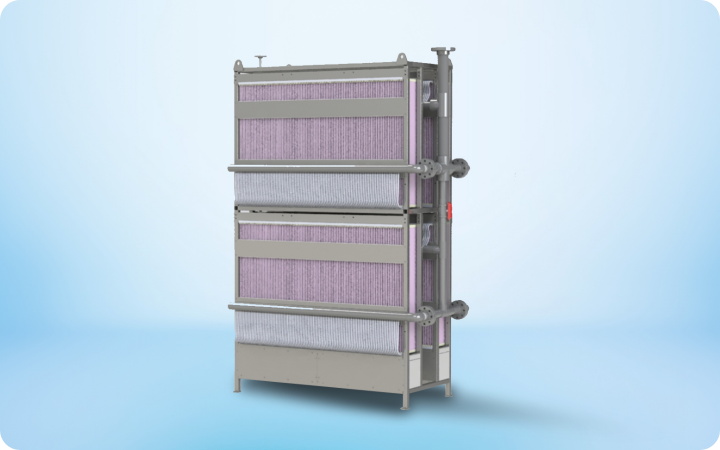

·O₃/催化氧化陶瓷膜反应器

由于臭氧在水中溶解度较低，转化的活性氧物种(ROS) 轻基自由基 (·OH)浓度较低，与嗅味物质有效接触面积小，无法在半衰期内对目标污染物实现快速氧化，难以达到最佳的去除效果

·催化氧化反应机理

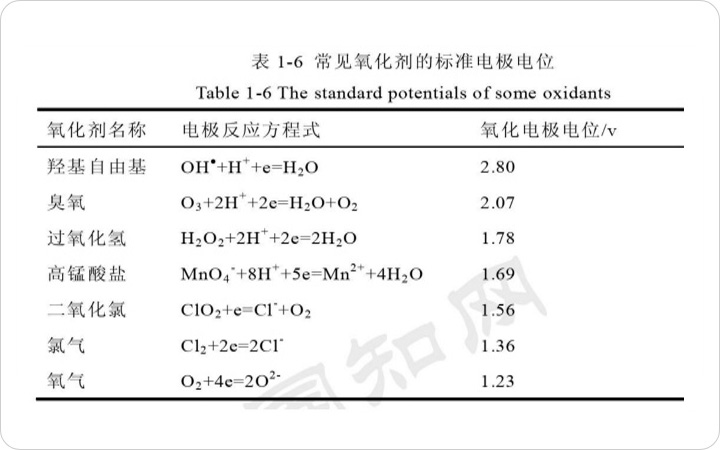

①将纳米陶瓷膜负载催化剂并原位投加臭氧等氧化剂，在纳米限域催化效应的作用下产生大量轻基自由基·OH (2.80V),对水中嗅味物质和新污染物进行高效氧化分解;
② 嗅味物质去除率>97%，新污染物 >95%并具备一定的自洁净能力;
③纳米限域催化效应大幅度提升催化反应的效果

产品亮点

节能降耗显著

相比传统工艺超过50%的好氧段，AOA^®好氧段HRT仅占25~33%，大幅降低曝气能耗，无需硝化液内回流，系统电耗显著降低。

碳源利用高效

通过内部代谢转化污水中有机物为可利用碳源，无需额外投加碳源可实现深度或极限脱氮，出水TN可稳定在5~10mg/L。

除磷脱氮协同高效

独特的AOA流程无需消化液内回流，避免破坏厌氧环境，强化生物除磷效果；短程硝化耦合内源反硝化实现氮的深度去除。

运行稳定可靠

抗冲击负荷能力强，运营管理简单，尤其适用于现有污水处理厂的提标改造与原位扩容工程，兼具经济性与环境效益。

产品优势

膜孔径分布窄，膜通量大污染物去除效率高

催化陶瓷膜能够同时实现过滤和催化氧化的功能，孔径100nm，具有更细的截污能力，可以高效地去除水中的有机污染物、细菌和病毒等物质，提高水的质量；
相同跨膜压差条件下，100nm孔径陶瓷膜通量最大；
催化氧化平板陶瓷膜技术能够高效地去除水中的有机污染物，能有效降解小分子有机物，避免后续AOC的问题；
2-MIB、GSM去除率达到97%以上，出水浓度稳定＜10ng/L；
对PPCPs总去除率>98%，对EDCs总去除率>95%。

具有自洁净能力，不易发生膜污染

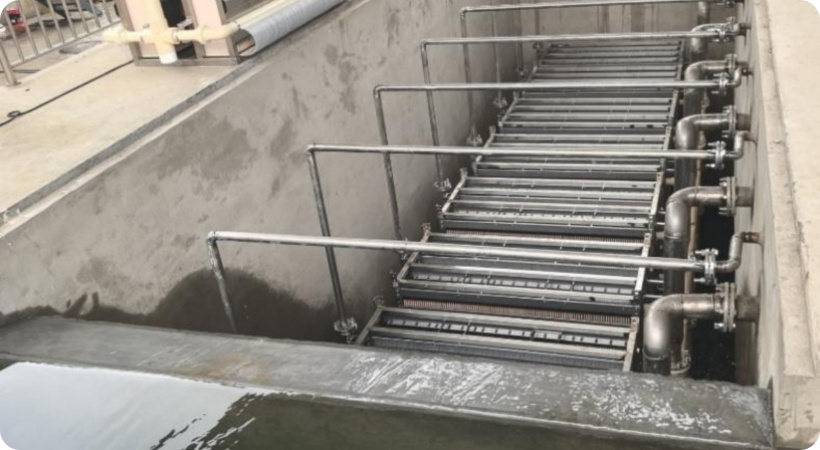

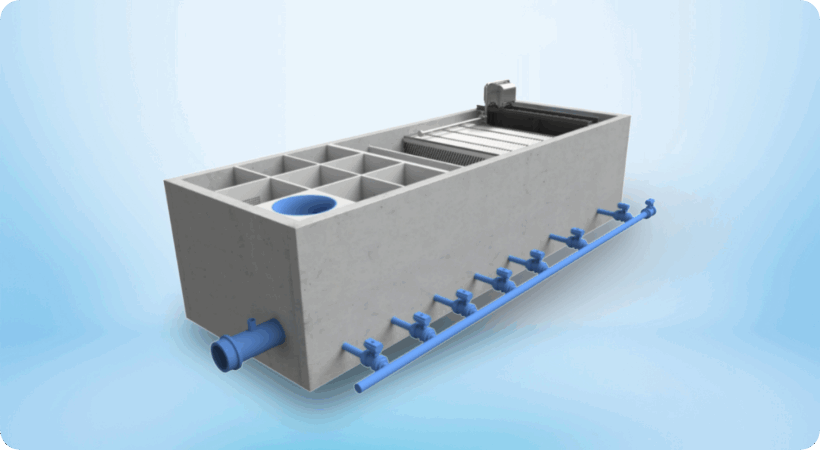

通过不断向陶瓷膜池内的陶瓷膜底部通入溶气臭氧，臭氧与陶瓷膜上负载的催化剂进行反应，生成羟基自由基·OH，在羟基自由基·OH的强氧化作用下，陶瓷膜表面和孔径内的污染物被氧化断链开环并逐步降解生成小分子有机物，最终实现自洁净功能，不易因为膜污染问题导致膜通量下降。

日常无需酸碱清洗，不产生二次污染

当膜池运行一定时间后，需进行维护性清洗。由于陶瓷膜孔径较大，无机污染影响较小，日常无需进行酸洗；
在臭氧的作用下，可增大催化陶瓷膜上羟基自由基·OH的产生量，有效去除陶瓷膜表面积内部的有机污染，日常无需进行碱洗。
